選購儀表管的四大關鍵因素
2021-04-09 09:48:15
在設計密封儀器系統時，為確保系統安全性和可靠性的第一步是選擇合適的儀表管，以達到預期用途。合適的儀表管起重要的連接作用且兼容其他組件，沒有合適的儀表管，系統完整性就是不完整的。在本文中，我們列出了為派克 A-LOK®和 CPITM 系列管件選購高質量儀表管的四項關鍵參數。
派克的儀表管件廣泛應用于要求產品最佳性能的各種場合。派克的儀表管件和選定儀表管的兼容性對提供始終如一的高可靠性至關重要。
1. 材料相容性

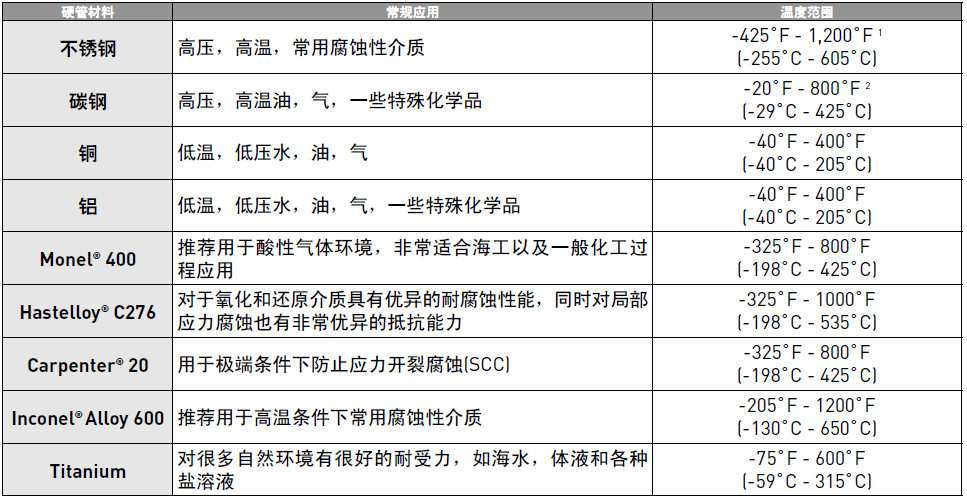

選擇應用于不同場合的合適儀表管時，最重要的考量因素應是管材與所含介質的相容性。表1列出了常見材料及其一般應用，表1還列出了各種管材的最低和最高工作溫度。 此外，派克儀表接頭可兼容類似材料，不銹鋼配件只能與不銹鋼管、6MO 接頭和 6MO 儀表管等聯用，禁止混合材料。
2. 儀表管硬度
關鍵是選擇比管件材料硬度較小的管件材料。例如，不銹鋼管硬度應為 Rb 80 或更低的硬度值。派克 A-LOK® / CPI? 管件已在 Rb 90 硬度級別的管材上進行了測試，測試性能優異。
3. 壁厚
適當?shù)谋诤駥Ψ吓c相關工作壓力的公認安全系數是必要的。派克公開資料中的儀表管圖表列出了各材料的儀表管外徑(OD)尺寸和壁厚組合，以便安全使用派克 A-LOK®和 CPITM管件。禁止使用壁厚值超出圖表規定值的儀表管。 所有工作壓力均按照美國機械工程師學會 B31.3《化工廠和煉油廠儀表管規范》和美國機械工程師學會 B31.1《動力儀表 管》中的建議進行計算。所有計算均經過派克研發實驗室嚴格、廣泛的測試程序確認。每次計算都使用一個容許應力值， 該值包含一個 4:1的安全系數。
注：氣體服務
選購氣體儀表管時，必須特別小心。儀表接頭中的卡套必須可以密封任何表面缺陷,以實現氣密密封。氣密密封是通過卡套穿透儀表管表面來實現的。
只有當儀表管提供徑向阻抗且管材硬度較套圈硬度小時，才能實現穿透。厚壁儀表管有助于提供阻力，下表提供了一系列壁厚選項，以便安全使用派克管件。藍色等級表示直徑和壁厚的組合，此組合不適用于氣體服務。
圖表基于儀表管外徑尺寸和壁厚組合，316/316L不銹鋼材料中英制儀表管的最大工作壓力(單位為磅/平方英寸)。
4.高溫

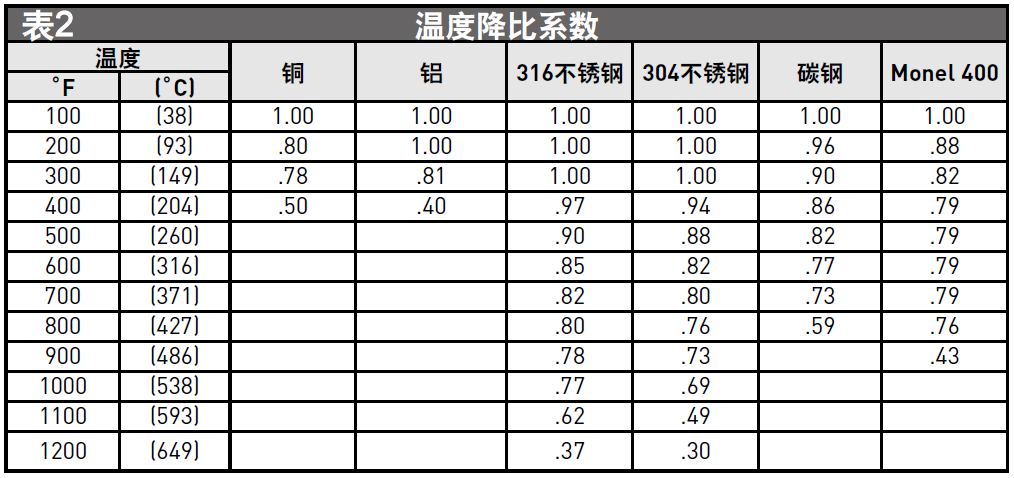

派克儀表管列出了工作壓力在高溫下應采用降級系數。請參見下表，了解派克在我們的 A-LOK® 管材產品中提供的常見材料的降級系數。 任何情況下，管件組件的壓力不得超過建議的工作壓力。
