FASTEST產品選型: 管道內部密封方案
2022-08-22 11:13:38
管道的密封分為內部密封和外部密封。其中，內部密封為內脹式密封，通過活塞手動或自動擠壓密封圈，達到密封的目的。
FasTest的管道內部密封系列有ZN、FI和 JNL。根據不同的管道連接類型、密封壓力、密封范圍和驅動方式，選擇合適的型號。本文將為大家介紹一下管道的內部密封選型方法。
步驟一：確定管道規格型號
管道是用于輸送氣體、液體或帶固體顆粒的流體的裝置，管道形狀為規則的圓形、內壁光滑的管件，如工業應用中常用的銅管、鋼管和鋁管；醫用的魯爾管、導管、氣管、插管等。

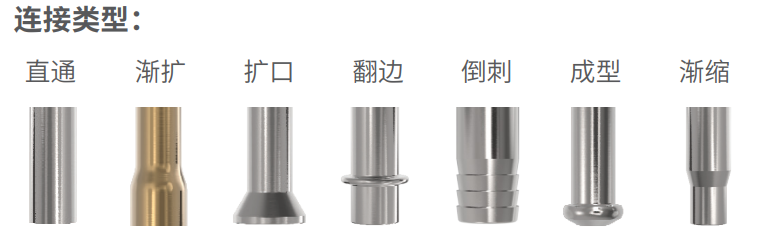

管道類型可以分為：直通管、漸縮管、漸擴管、擴口管、翻邊管、倒刺管和成型管。
ZN系列連接類型：直通管、漸擴管、擴口管、翻邊管、倒刺管、成型管、漸縮管。
FI系列連接類型：直通管、漸擴管、擴口管、翻邊管、倒刺管、成型管、漸縮管。
JNL系列連接類型：直通管
步驟二：確定密封壓力
每個連接器的密封壓力不一，需確保管道的密封壓力在連接器的密封壓力范圍以內。
ZN系列壓力范圍：真空至3.5 bar / 50 psi
FI系列壓力范圍：真空至8.3 bar / 120 psi
JNL系列壓力范圍：真空10mtorr(micron)至68.9 bar / 1000 psi
步驟三：確定密封范圍
每個連接器的密封范圍不一，確保管徑在連接器的密封范圍內。
ZN系列密封范圍：9.53mm至34.01mm
FI系列密封范圍：7.87mm至76.33mm
JNL系列密封范圍：9.53mm至41.275mm
步驟四：選擇合適的驅動方式
FI系列：用于自動化和半自動化生產過程中的氣動密封連接工具
ZN/JNL系列：手動杠桿驅動
